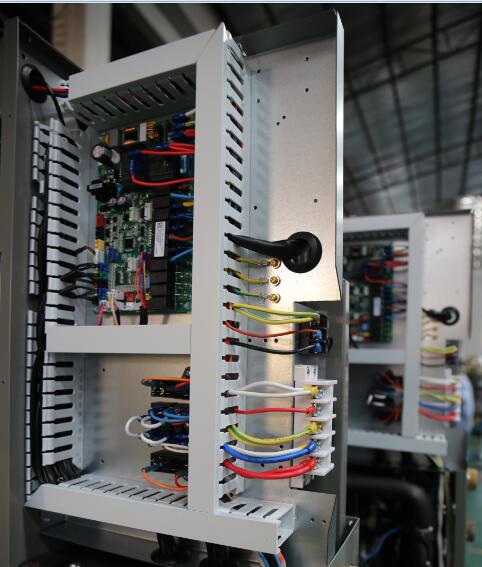

空气能采暖主机电气系统与集成控制

发布时间：2022-08-17

空气能采暖电气系统与集成控制


9.1一般规定
9.1.1集成系统宜具备根据室内实际负荷变化自动调节系统中主机和末端运行参数的功能。

9.1.2集成系统中设 备的通信协议和接口应符合国家现行有关标准的规定。

9.1.3集成系统工作应准确、 可靠，并应符合下列规定:

1与被集成的各子系统之间通信应准确无误，各子系统之间应能实现物理互联和逻辑互联，实现信息共享、协同工作;

2集成系统应具备对各子系统良好的控制功能;

3集成系统在正常运行条件下(包括满负载运行)应具有良好的响应特性和高可靠性。

9.2
系统集成控制器

9.2.1
系统集成控制器宜具有供冷、供暖、空调和通风等多种便于用户操控的模式。

9.2.2系统集成控制器应具有一键关机功能及其他安全功能。

9.2.3系统集成控制器宜实现互联网控制，可远程查看及设置主机的部分参数，如报警提醒、模式设置和水温设定等，，可连续存储主机相关各项数据。

9.2.4系统集成控制器宜自带后台监测功能，可后台监测每台设备的运行状态及运行数据。

9.2.5系统集成控制 器可连人智能家居系统。


9.2.6系统集成或末端宜配置 APP.实现手机远程操控。

9.2.7系统集成控制器可实现多台联动，一个控制器控制多台
机器。

9.2.8系统集成控制器应能设置运行模式。

9.3房间温度控制器


9.3.1房间温度控 制器应设置在附近无散热体、周围无遮挡物、不受风直吹、不受阳光直晒、通风干燥、周围
无热源体、能正确反映室内温度的位置。温控器的安装高度宜距离地面1. 2m~1.5m, 与照明开关在同-水平线上。

9.3.2地温型温控器的传感器不应被家具或地毯等覆盖或遮挡，宜布置在人员经常停留的位置且在加热部件之
间空地处。

9.3.3宜采用同一温控 器控制风机盘管及地面辐射供暖末端，或制冷剂末端及地面辐射供暖末端。

9.4配电系统


9.4.1当选用的户式两联供系统冷热源主机需要三相电源时，进户线应采用三相电源，并配置三相电能表。


9.4.2
户式两联供系统冷热源主机由户用配电箱配电时，配电回路应与其他家用电器和照明回路分开，并宜设
置专用的配电控制箱。当户式两联供系统需单独管理、 分项计量或单独计费时，或当配电设计含有简单设备控制功能或家居配电箱虎电文路数量过我时，应设置独立的专用配电箱及电能表箱、


9.4.4
电气装置和设备的防护等级应满足安装环境及电击防护收，设计应有合国家现行有关标市的规定，并滴
足产品设计量求，产品应取得3C认证或生产许可证。

9.4.5户式两联供 系统冷热源主机配电系统应符合下列规定:

1当室外设备电源单独回路供电时，配电线路应设置短路及过负荷保护器:当安装位置位于人伸臂所能触及的范
围或末端配电线路采用TT系统时，应加装剩余电流动作保护器;


2当设备要求电源送至室内设备，或室内设备和室外设备合用电源回路供电时，配电线路应设置短路、过负荷
及剩余电流动作保护器;


3应根据所选用设备的压缩机及配置的变速器等负荷的特性，对配电线路进行过流保护整定。

9.4.6末端设备、 混水器及其温控系统应符合下列规定:


1风机盘管(含风机、电动阀或电磁阀和温控器)或制冷剂末端(含风机、膨胀阀和温控器)及混水器的电源宜单
独回路供电，配电线路应设置短路及过负荷保护器;当落地式安装时.应加装剩余电流动作保护器;

2当地面辐射供暖电动阀和温控器供电电源与其他家用电器合用电源回路供电时，配电线路应设置短路、过负

荷及剩余电流动作保护器;


3每台风机盘管或制冷剂末端宜单独设置熔断器保护;当多台设备共用一套保护装置时，其链式配电线路总计算
电流不应超过20A;

4配电线路剩余电流动作保护器的额定动作电流值不应大于20mA,额定动作时间不应大于0, 1s。

9.4.7各种线路的选择 及敷设除应满足设备要求外，还应符合
下列规定:
1
AC220V 或AC220V/380V的电源线路，
以及部分连接与控制线路、阀]控制线路应选铜导体;除成套设备连接线路截面要求符合线路保护规定外，其他

线路截面均不应小于
2. 5mm2 ;

2通信及信号传输线路应 与交流电源线路分开敷设，当其间距不满足抗干扰要求时，应选择屏蔽缆线或采用金

属导管护套 等防护措施:区域敷设，不宜与热水管交叉敷设，不应在地面辐射供暖加热管排布区域内与热水管上下
4室外设备至与控制线线路、传感器线路和阀门平行敷设:内的连接恭场所的缆线宜采用双重绝缘控制线路
，以及敷设在卫生间潮缆线;

5
选择室外明敷的道线应考建册受冬夏季奎外环境参数的电机接触，还须采取必要的安全措要求;

6电线数设不得与风机电防震及防动物咬线等。施以防水、防尘、防腐蚀、
